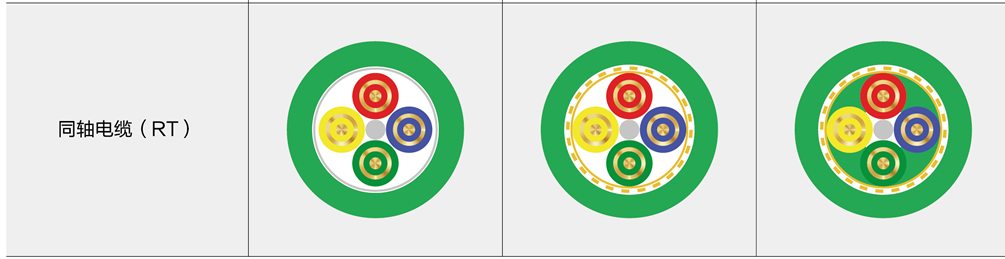

同軸電纜(Coaxial Cable)是一種電線及信號傳輸線，一般是由四層物料造成：最內里是一條導電銅線，線的外面有一層塑膠（作絕緣體、電介質之用）圍攏，絕緣體外面又有一層薄的網狀導電體（一般為銅或合金），然后導電體外面是最外層的絕緣物料作為外皮。
同軸電纜可用于模擬信號和數字信號的傳輸，適用于各種各樣的應用，其中最重要的有線電視傳播、長途電話傳輸、計算機系統之間的短距離連接以及局域網等。同軸電纜作為將電視信號傳播到千家萬戶的一種手段發展迅速，這就是有線電視。一個有線電視系統可以負載幾十個甚至上百個電視頻道，其傳播范圍可以達幾十千米。長期以來同軸電纜都是長途電話網的重要組成部分。今天，它面臨著來自光纖、地面微波和衛星的日益激烈的競爭。



 同軸電纜可分為兩種基本類型，基帶同軸電纜和寬帶同軸電纜。
基帶同軸電纜
基帶同軸電纜的屏蔽層通常是用銅做成的網狀結構，其特征阻抗為50Ω。該電纜用于傳輸數字信號，常用的型號一般有RG-8(粗纜)和RG-58(細纜)。粗纜與細纜最直觀的區別在于電纜直徑不同。粗纜適用于比較大型的局部網絡，它的標準距離長，可靠性高；但是粗纜網絡必須安裝收發器和收發器電纜，安裝難度也大，因此總體造價高。相反，細纜則比較簡單，造價較低；但由于安裝過程中要切斷電纜，因而當接頭較多時容易產生接觸不良的隱患。
無論是使用粗纜還是細纜連接的網絡，故障點往往會影響到整根電纜上的所有機器，故障的診斷和修復都很麻煩。因此，基帶同軸電纜已逐步被非屏蔽雙絞線或光纜所取代。
寬帶同軸電纜
寬帶同軸電纜的屏蔽層通常是用鋁沖壓而成的，其特征阻抗為75Ω。這種電纜通常用于傳輸模擬信號，常用型號為RG-59，是有線電視網中使用的標準傳輸線纜，可以在一根電纜中同時傳輸多路電視信號。寬帶同軸電纜也可用作某些計算機網絡的傳輸介質。
